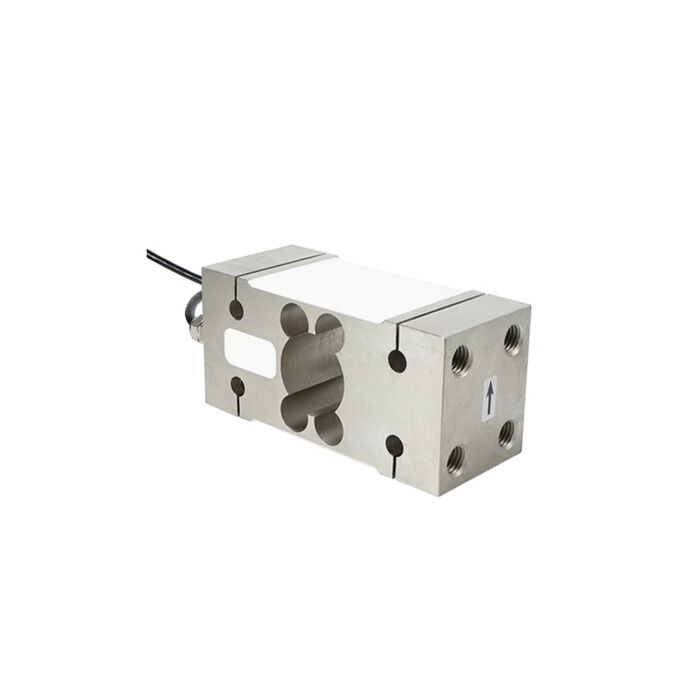

Cella di carico a trave flessionale, 150kg/250kg/500kg/1000kg/2000kg

Dopo aver acquistato una cella di carico RJ, è possibile acquistare uno speciale misuratore digitale per ottenere letture direttamente, oppure acquistare un trasmettitore per emettere un segnale standard a PLC, DCS e altri sistemi. Il segnale di uscita personalizzato è 0-5V, 0-10V o 4-20mA.

Nota: la cella di carico non può essere collegata contemporaneamente sia al trasmettitore che al controller: è possibile selezionarne solo uno.

La cella di carico a trave flessionale è disponibile in capacità da 150 kg a 2000 kg. La cella di carico ha un creep del 0,03% F.S. in 30 minuti e un effetto della temperatura sull'uscita dello 0,03% F.S./10°C, mentre l'effetto della temperatura sullo zero è dello 0,05% F.S./10°C. Funziona con una risposta in frequenza di 10 kHz ed è realizzata in resistente acciaio legato, con un'impedenza di 350Ω. Ideale per macchine di prova su larga scala, bilance di dosaggio e bilance a nastro.

Specifiche


Caratteristica

• Alta precisione: La cella di carico a trave flessionale è nota per la sua elevata precisione e stabilità a lungo termine.
• Costruzione durevole: Realizzata in acciaio legato di alta qualità, offre elevata resistenza e resilienza, rendendola adatta per applicazioni pesanti.
• Protezione IP67: La cella di carico è dotata di protezione IP67, garantendo la resistenza a polvere e acqua, rendendola adatta per ambienti industriali difficili.
• Ampia gamma di applicazioni: Questa cella di carico viene utilizzata in vari campi, tra cui macchine di prova su larga scala, bilance di dosaggio, bilance a nastro e altro, grazie alla sua versatilità.
• Stabilità della temperatura: La cella di carico flessionale funziona bene a diverse temperature, con un effetto minimo della temperatura sia sull'uscita che sullo zero, garantendo misurazioni stabili anche in condizioni difficili.
• Forte resistenza agli urti: Progettata per resistere a urti e vibrazioni, la cella di carico a trave flessionale è affidabile per l'uso in ambienti con frequenti sollecitazioni meccaniche.
• Facile installazione: La cella di carico è progettata per una facile installazione e configurazione, offrendo una comoda integrazione in vari sistemi di misurazione.
• Stabilità a lungo termine: La sua struttura stabile garantisce prestazioni costanti sotto carichi variabili, fornendo elevata precisione e affidabilità per un uso a lungo termine.
• Nucleo saldato: Il nucleo interno è trattato con resina per garantire stabilità e prevenire gli effetti di umidità e polvere.

Dimensione (unità: mm)

Applicazione

Suggerimenti: qual è il principio di funzionamento di una cella di carico a trave flessionale?

Una cella di carico a trave flessionale funziona in base al principio degli estensimetri, che misurano la deformazione (strain) della trave sotto la forza applicata. La cella di carico è costituita da una trave metallica che si flette quando viene applicato un carico. Questa flessione provoca una variazione della resistenza elettrica degli estensimetri collegati alla trave. Quando la trave si deforma, gli estensimetri subiscono una variazione di resistenza che è proporzionale alla quantità di deformazione (e quindi al carico applicato). Questa variazione di resistenza viene quindi convertita in un segnale elettrico, che viene elaborato e calibrato per determinare il peso o la forza applicata. La cella di carico a trave flessionale è comunemente utilizzata in bilance e applicazioni di misurazione della forza grazie al suo design semplice e all'elevata precisione.
