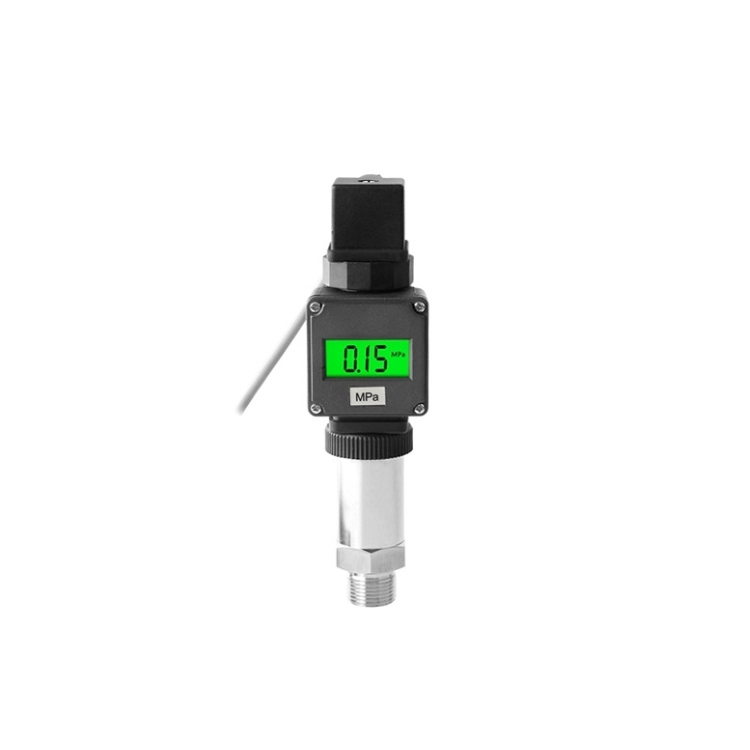

Sensore di pressione digitale per idraulica/vapore/aria
Il sensore di pressione digitale ha uno schermo LCD con retroilluminazione e alimentazione DC 24V/12V, può emettere segnale di corrente (4-20mA/0-20mA), segnale di tensione (0-5V/1-5V/0-10V) o segnale RS485. Il sensore di pressione ha dimensioni ridotte, leggerezza, elevate prestazioni anti-vibrazione e anti-shock, campo di misura -0,1~100MPa/ -1~1000bar/ -14~14503psi, temperatura del mezzo -40~+60℃ (-40~+140℉), per la misurazione della pressione idraulica/vapore/aria/liquido ad alta temperatura.
Il sensore di pressione per la misurazione della pressione idraulica/vapore/aria ha un segnale di uscita opzionale, come 4-20mA/0-20mA/0-5V/1-5V/0-10V/RS485.
Applicazione:Il sensore di pressione è ampiamente utilizzato nel controllo di processo, aerospaziale, automobilistico, apparecchiature mediche, HVAC e altri settori.
Specifiche
| Peso |
0,4 kg |
| Campo di misura * |
-0,1~100MPa (-1~1000bar/-14~14503psi) |
| Tipo di pressione* |
Pressione relativa (standard)
Contattaci per pressione assoluta, tipo di pressione sigillata (si noti che il campo di misura per questi due tipi deve essere ≤1MPa) |
| Mezzo di misura |
Idraulico, vapore, aria, liquido ad alta temperatura (area non a prova di esplosione) |
| Alimentazione * |
DC 12V, DC 24V, DC 12-36V |
| Segnale di uscita * |
2 fili: 4-20mA, 0-20mA
3 fili: 0-5V, 1-5V, 0-10V
RS485
(Nota:Sensore di pressione progettato senza schermo LCD per segnale di uscita a 2 fili 0-20mA, 3 fili 0-5V, 1-5V, 0-10V e RS485. Anche il sensore di pressione di tipo a filo diretto non è dotato di schermo LCD.) |
| Precisione * |
±0,5%FS, ±0,3%FS, ±1%FS (quando il segnale di uscita è 0-5V o 0-10V) |
| Deriva termica zero |
±0,03%FS/℃ |
| Deriva termica di sensibilità |
±0,03%FS/℃ |
| Stabilità a lungo termine |
≤0,2%FS/anno |
| Pressione di sovraccarico |
200%FS |
| Risposta in frequenza (-3dB) |
5kHz~650kHz |
| Connessione elettrica * |
Tipo di connettore DIN, tipo di connettore circolare M12, tipo di filo diretto |
| Filettatura della connessione di pressione * |
G1/4, G1/2, 1/4NPT, 1/2NPT, M14*1.5, M20*1.5 |
| Tempo di risposta |
＜10ms |
| Temperatura di esercizio |
-40~+80℃ (-40~+176℉) |
| Temperatura del mezzo |
-40~+60℃ (-40~+140℉) |
| Materiale |
Alloggiamento: acciaio inossidabile 304
Fluido di riempimento: olio di silicone
Porta di pressione: acciaio inossidabile 304 o acciaio inossidabile 316L (personalizzabile)
Diaframma di separazione: acciaio inossidabile 304 o acciaio inossidabile 316L (personalizzabile)
Tenuta: FKM (temperatura media ≤ +200℃/+392℉), EPDM, NBR |
| Lunghezza del cavo |
2m |
| Classe di protezione |
IP65 |
Nota: * indica parametri opzionali, è possibile selezionare ogni parametro negli elenchi a tendina per completare l'ordine.
Disegno dimensionale del sensore di pressione (unità: mm)
Schema di cablaggio del sensore di pressione:
Schema di cablaggio dell'uscita RS485
Nota:Per il segnale di uscita RS485, è solo un protocollo di comunicazione 485, se è necessario che i dati vengano ricevuti dal PC tramite la porta RS485, allora il PC utilizzato dovrebbe essere un PC per applicazioni industriali, che può supportare la funzione di comunicazione 485 (come touch screen HMI upper computer, ecc.), È necessaria anche un'interfaccia di comunicazione da USB a 485 per collegare il sensore al PC.
Suggerimenti: Selezione della sensibilità del sensore di pressione
Generalmente, all'interno dell'intervallo lineare del sensore, è preferibile che la sensibilità del sensore di pressione sia il più alta possibile. Solo quando la sensibilità è elevata, il valore del segnale di uscita corrispondente alla variazione misurata è relativamente grande, il che favorisce l'elaborazione del segnale. Tuttavia, va notato che se la sensibilità del sensore di pressione è troppo alta, il rumore esterno irrilevante per la misurazione è facile da mescolare, che verrà anche amplificato dal sistema di amplificazione, influenzando così la precisione della misurazione. Pertanto, è necessario che il sensore di pressione digitale stesso abbia un elevato rapporto segnale/rumore per ridurre al minimo l'introduzione del segnale di interferenza dall'esterno.
La sensibilità del sensore di pressione digitale è direzionale. Quando l'oggetto misurato è un singolo vettore e ha requisiti direzionali elevati, è necessario selezionare il sensore con bassa sensibilità in altre direzioni. Se il vettore misurato è un vettore multidimensionale, è preferibile selezionare il sensore di pressione digitale con minore sensibilità incrociata.
