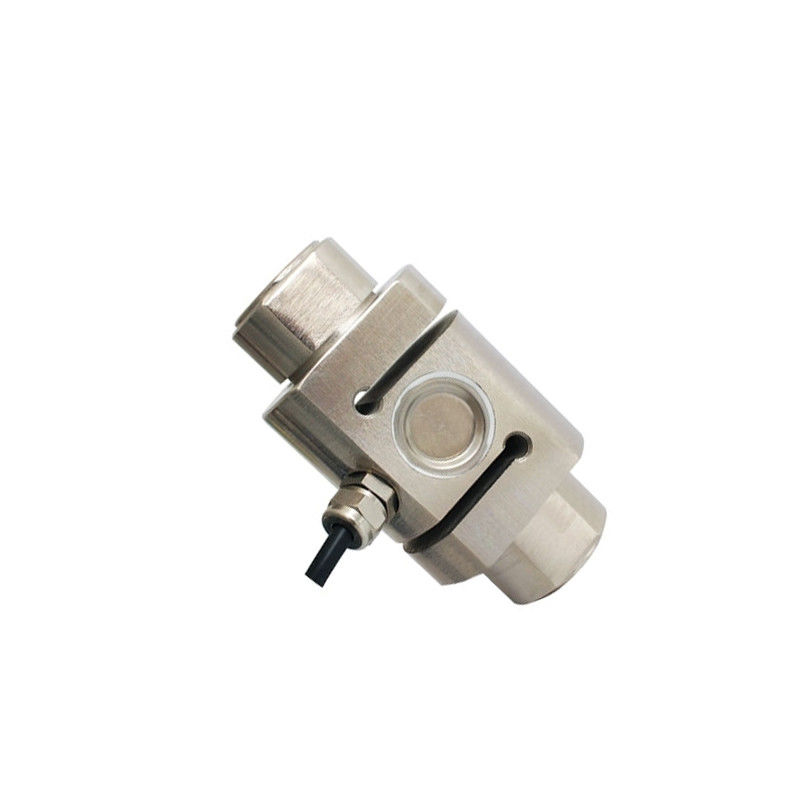

Cella di carico di tensione e compressione, da 100 kg/2 tonnellate a 20 tonnellate
123
Le celle di carico a tensione e compressione hanno una capacità compresa tra 100 kg, 500 kg, 1000 kg, 2 tonnellate e 20 tonnellate.
Dopo aver acquistato una cella di carico RJ, è possibile acquistare uno speciale contatore a pannello digitale per ottenere le letture direttamente, o acquistare un trasmettitore per l'uscita del segnale standard a PLC, DCS e altri sistemi.Segnale di uscita personalizzato 0-5V, 0-10V, o 4-20mA.
Ermeticamente sigillata a IP67, la robusta costruzione protegge perfettamente la cella di carico da quasi tutti i danni che emergono in ambienti difficili.Il design compatto e il cavo integrato consentono la massima comodità di installazione anche in spazi ristretti.
Specificità:
| Modello |
RJ-LCS-TJL-4 |
| Peso di spedizione |
Da 1 a 5 kg |
| Intervallo di capacità * |
100 kg~20 tonnellate |
| Controller di visualizzazione abbinato |
RJ |
| Accuratezza |
0.05%F.S. (linearità + isteresi + ripetibilità) |
| Sensibilità |
20,0 ± 0,1 mV/V |
| Cazzo. |
±0,05%F.S/30min |
| Fatto nullo |
± 1% F.S. |
| Effetto della temperatura a zero |
± 0,05% F.S/10°C |
| Effetto della temperatura sull'output |
± 0,05% F.S/10°C |
| Temperatura di funzionamento |
-20°C~+65°C |
| Impedanza di ingresso |
380 ± 10Ω |
| Impedanza di uscita |
350 ± 3Ω |
| Resistenza dell'isolamento |
≥ 5000MΩ |
| Sovraccarico di sicurezza |
150% F.S. |
| tensione di ponte (tensione di eccitazione) |
10V di corrente continua |
| Materiale |
Acciaio legato o inossidabile |
| Classe di protezione |
Protezione IP67 |
| Lunghezza del cavo |
2m (< 5 tonnellate), 5m (≥ 5 tonnellate) |
| Cablaggio |
EXC+: rosso, EXC-: nero, SIG+: verde, SIG-: bianco |
Dimensione:
| Capacità |
Dimensione (mm) |
| A |
H |
ΦB |
Φ |
M |
C |
| Da 100 a 500 kg |
88 |
58 |
28 |
44 |
M16*1.5 |
26 |
| 700 kg |
88 |
58 |
32 |
44 |
M16*1.5 |
30 |
| 1 ~ 5 tonnellate |
120 |
68 |
51 |
63 |
M22*2.5 |
48 |
| 7 ~ 15 tonnellate |
138 |
94 |
60 |
76 |
M30*3.5 |
56 |
| 20 tonnellate |
156 |
108 |
68.5 |
88 |
M36*3 |
76 |
SuggerimentiCome rilevare la cella di carico con un multimetro?
In primo luogo, misurare i valori di resistenza del terminale di ingresso e del terminale di uscita della cella di carico, confrontare con i valori di resistenza indicati sul prodotto.,In questo caso, la resistenza di una cella di carico è di circa 0,01 m/s2 e la resistenza di una cella di carico è di circa 0,01 m/s2.il terminale di ingresso è 400Ω±20Ω e il terminale di uscita è 350Ω±5ΩL'altra è ad alta resistenza, in cui il terminale di ingresso è 800Ω±20Ω e il terminale di uscita è 700Ω±5Ω.Scegliere l' opzione di tensione mV del multimetro digitaleIl valore di tensione = 10V * sensibilità della cella di carico * valore di forza / valore di intervallo.Se il valore misurato è molto diverso dal valore calcolato, significa che il sensore è danneggiato.
